اندرونی زاویہ رداس R≤0.3mm اور ±0.1mm کے اندر سائز رواداری کے ساتھ تیار کیا گیا ہے۔ اونچی اونچی پردے کی دیواروں، پل انجینئرنگ، اور درست مشینری کے لیے مثالی جو بے عیب اسمبلی اور غیر معمولی بوجھ برداشت کرنے کی صلاحیت کی ضرورت ہوتی ہے۔

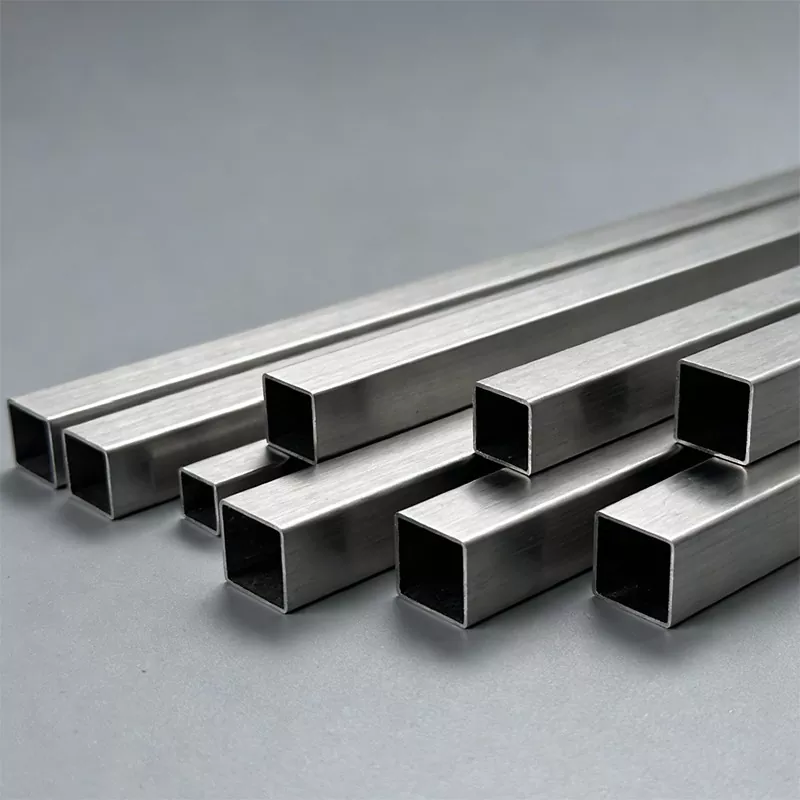

دائیں زاویہ مربع ٹیوب ایک کھوکھلی دھاتی پروفائل ہے جس میں مربع یا مستطیل کراس سیکشن ہے اور ایک اندرونی زاویہ 90° (تیز کونے کا رداس R≤0.5mm) تک پہنچتا ہے، جو روایتی گول مربع ٹیوبوں (R≥1.0mm) سے مختلف ہے۔ اس پر کاربن سٹیل یا سٹینلیس سٹیل کا استعمال کرتے ہوئے کولڈ موڑنے، گرم رولنگ، یا اخراج کے ذریعے عمل کیا جاتا ہے۔ ایک مستحکم ساخت اور باقاعدہ ظاہری شکل کے ساتھ، یہ B2B پروجیکٹس کے لیے بالکل موزوں ہے جو اعلی اسمبلی کی درستگی اور مکینیکل خصوصیات کا مطالبہ کرتے ہیں۔ ہماری پوری رینج کو دریافت کریں۔خصوصی سائز کا سٹیلاپنی مرضی کے مطابق ضروریات کے لئے.
بنیادی فوائد اور تصدیق شدہ کیسز
ملی میٹر سطح کی درستگی
اعلی درجے کی کولڈ فارمنگ ٹکنالوجی کے ذریعے، اندرونی زاویہ کا رداس ≤0.3mm تک کمپریس کیا جاتا ہے، اور اجزاء کے الگ کرنے والے فرق کو ≤0.1mm تک کنٹرول کیا جاتا ہے۔ یہ درستگی براہ راست سائٹ پر مشینی مراحل کو کم کرتی ہے اور اسمبلی کی کارکردگی کو 30% سے 50% تک بڑھا دیتی ہے۔
اعلیٰ ساختی کارکردگی
روایتی گول مربع ٹیوبوں کے مقابلے میں، تیز کونے والے مربع ٹیوب کی ٹارشن اور موڑنے کی طاقت میں 15% سے 20% اضافہ ہوا ہے۔ کھوکھلی ساخت 12% سے 30% تک وزن میں کمی کا اثر حاصل کرتی ہے، اس کے لیے مادی اخراجات کو بہتر بناتا ہےسٹیل کے ڈھانچے.

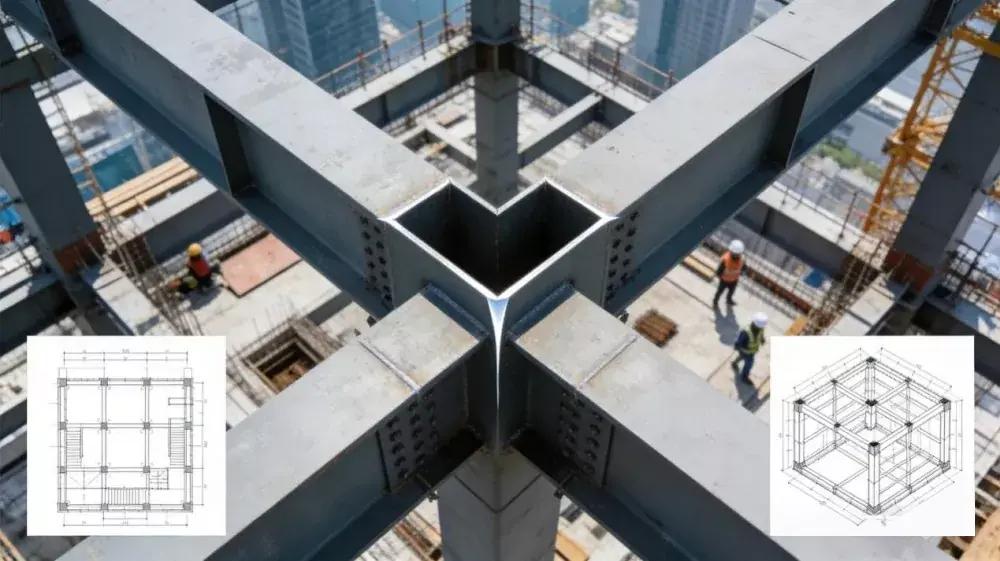

پروجیکٹ کیس: شینزین میں 500 میٹر سپر ٹاور
Q345FR آگ سے بچنے والے مربع پائپ کو بوجھ برداشت کرنے والے فریم کے طور پر استعمال کیا گیا تھا۔ سیملیس اسپلسنگ ٹیکنالوجی کے ذریعے، 600°C پر 70% پیداواری طاقت برقرار رکھنے کی شرح حاصل کی گئی، جو فائر پروف کوٹنگ کے ساتھ 3 گھنٹے کی آگ مزاحمت کی حد کو پورا کرتی ہے۔ اس سے فائر پروف بورڈز کی کھپت میں 30 فیصد کمی آئی اور روایتی اسکیموں کے مقابلے میں تعمیر کی مدت دو ماہ تک کم ہو گئی۔
تکنیکی وضاحتیں
مندرجہ ذیل پیرامیٹرز ایک حوالہ کے طور پر کام کرتے ہیں۔ انجینئرنگ کے جائزے پر حسب ضرورت سائز اور درجات دستیاب ہیں۔
| تفصیلات کا زمرہ | آئٹم | حوالہ پیرامیٹرز | درخواست کے نوٹس |
|---|---|---|---|
| سیکشن کا سائز | سائیڈ کی لمبائی کی حد (مربع) | 10 ملی میٹر × 10 ملی میٹر سے 200 ملی میٹر × 200 ملی میٹر | فرنیچر/صحت سے متعلق سامان کے لیے چھوٹے سائز؛ پردے کی دیواروں/پلوں کے لیے بڑے سائز۔ |
| سائیڈ کی لمبائی کی حد (مستطیل) | 10 ملی میٹر × 20 ملی میٹر سے 150 ملی میٹر × 300 ملی میٹر | مستطیل سیکشن شیلف بیم کے لیے یک طرفہ موڑنے والی مزاحمت پر مرکوز ہے۔ | |
| اندرونی زاویہ کا رداس (R) | روایتی ≤0.5 ملی میٹر؛ اعلی صحت سے متعلق ≤0.3 ملی میٹر | سخت صحت سے متعلق اسمبلی کی ضروریات کو پورا کرتا ہے۔ | |
| سائز کی رواداری | عام ±0.5 ملی میٹر؛ صحت سے متعلق ±0.1 ملی میٹر | آٹومیشن کا سامان اور اونچی اونچی پردے کی دیواروں کے لیے۔ | |
| دیوار کی موٹائی | روایتی موٹائی | 0.8 ملی میٹر سے 12 ملی میٹر | ہلکے وزن کے ڈھانچے کے لیے پتلی دیواروں والی، بوجھ برداشت کرنے کے لیے موٹی دیوار۔ |
| اپنی مرضی کے مطابق موٹائی | کم از کم 0.3 ملی میٹر، زیادہ سے زیادہ 15 ملی میٹر | ٹرم کے لیے الٹرا پتلا، پل سٹفنرز کے لیے انتہائی موٹا۔ | |
| موٹائی کی رواداری | ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; >6 ملی میٹر: ±0.2~0.3 ملی میٹر | ساختی تناؤ کی تقسیم کے استحکام کو یقینی بناتا ہے۔ | |
| مادی خصوصیات | کاربن اسٹیل سیریز | Q235B، Q345B، Q690 اعلی طاقت والا سٹیل | Q690 پیداوار کی طاقت ≥690MPa، بھاری بوجھ اور وزن میں کمی کے لیے موزوں ہے۔ |
| خصوصی سٹیل سیریز | Q345FR ریفریکٹری اسٹیل | 600 ° C پر 70% پیداوار کی طاقت، 3 گھنٹے آگ کے خلاف مزاحمت۔ | |
| مصر دات سیریز | 304/316 سٹینلیس سٹیل، 6061 ایلومینیم کھوٹ | سنکنرن مزاحمت کے لیے سٹینلیس، ہلکے وزن کے بیرونی استعمال کے لیے ایلومینیم۔ | |
| تکنیکی پیرامیٹرز | تشکیل کا عمل | سردی کی تشکیل + مقامی گرمی کا علاج | تناؤ کی حراستی کو کم کرتا ہے اور استحکام کو بہتر بناتا ہے۔ |
| ویلڈنگ ٹیکنالوجی | لیزر آرک ہائبرڈ ویلڈنگ | ویلڈ کی چوڑائی 2 ملی میٹر، اخترتی میں 70 فیصد کمی، تھکاوٹ کی زندگی> 2 ملین سائیکل۔ | |
| سطح کا علاج | ہاٹ ڈِپ گالوانائزنگ، فلورو کاربن اسپرے، انوڈائزنگ | سنکنرن کے لیے زنک، موسم کے لیے فلورو کاربن، ایلومینیم کے لیے انوڈائزنگ۔ | |
| مکینیکل پراپرٹیز | لچکدار طاقت | 15%~20% ایک ہی قیاس کے گول مربع پائپ سے زیادہ | زیادہ یکساں تناؤ کی تقسیم۔ |
| وزن میں کمی کا تناسب | 12%~30% | ہلکے وزن کے مطالبات جیسے سپر ہائی رائزز اور پلوں کو اپناتا ہے۔ | |
| موسم کی مزاحمت | زنک کوٹنگ ≥80μm؛ فلورو کاربن نمک سپرے مزاحمت ≥1000h | طویل مدتی بیرونی استعمال کے منظرناموں کو اپناتا ہے۔ |
حسب ضرورت اور درخواست کے منظرنامے۔

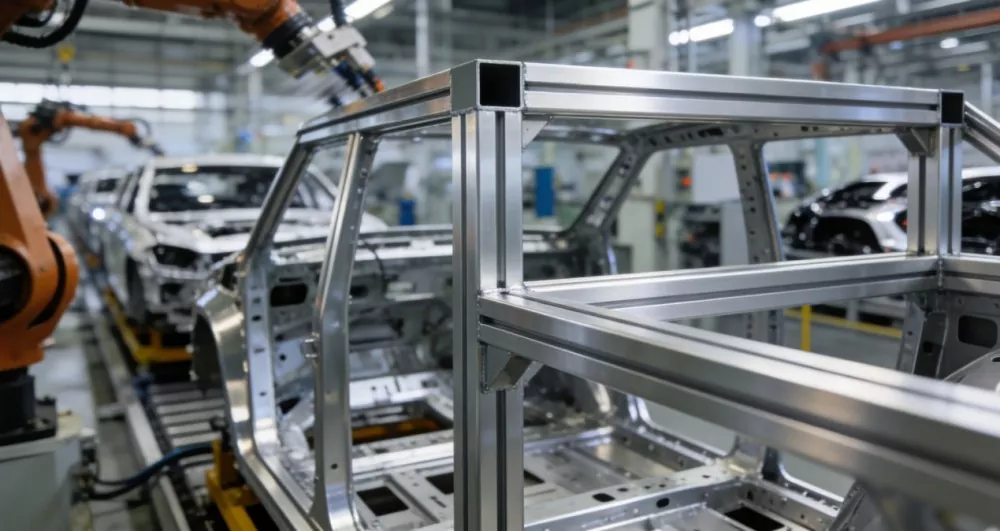

حسب ضرورت صلاحیتیں درخواست کی حدود کو بڑھاتی ہیں۔ اعلی طاقت والے اسٹیل سے ایلومینیم مرکب تک، اور لیزر ویلڈنگ سے لے کر فلورو کاربن اسپرے تک، لچکدار امتزاج متنوع B2B ضروریات کو پورا کرتے ہیں۔ مثال کے طور پر، 6061 ایلومینیم الائے اسکوائر ٹیوب آٹوموبائل ویلڈنگ روبوٹ کی بنیاد کے لیے استعمال کی جاتی ہے، جو ±0.1° زاویہ کی خرابی کے کنٹرول کے ذریعے درست گائیڈ ریل کی تنصیب کو حاصل کرتی ہے۔

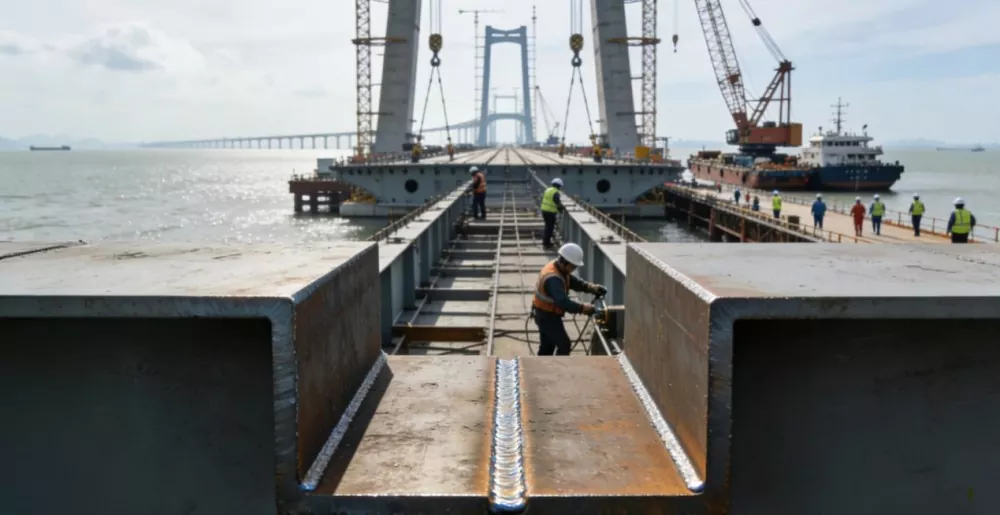

Q690 اعلی طاقت والے مربع ٹیوب کو گہرے درمیانی چینل اسٹیل باکس گرڈر کے اسٹیفنر میں استعمال کرنے کے بعد، ایک پرت کا وزن 1200 ٹن کم ہوجاتا ہے۔ لیزر آرک ہائبرڈ ویلڈنگ کے عمل کی تھکاوٹ کی زندگی 2 ملین سائیکلوں سے زیادہ ہے، جو روایتی طریقوں سے 50٪ زیادہ ہے۔ یہ مواد بلند و بالا عمارتوں، پل انجینئرنگ، اور درست مشینری میں اپنی تکنیکی قدر کو مسلسل ثابت کرتا ہے۔
شونچن انڈسٹری کیوں منتخب کریں؟
شونچن انڈسٹری کو رائٹ اینگل اسکوائر ٹیوب فیلڈ میں نمایاں فوائد حاصل ہیں، بنیادی کارکردگی اور پروسیسنگ کی درستگی روایتی صنعت کے معیارات سے بہتر ہے۔ اندرونی زاویہ کا رداس ≤0.3mm ہے، اور سائز کی رواداری کو ±0.1mm کے اندر کنٹرول کیا جاتا ہے۔
ہم مواد کے بھرپور انتخاب پیش کرتے ہیں، بشمول Q690 اعلیٰ طاقت والا سٹیل اور Q345FR ریفریکٹری سٹیل۔ عام مصنوعات کے مقابلے موڑنے کی طاقت میں 15%-20% اضافہ ہوتا ہے جبکہ وزن میں 12%-30% کمی ہوتی ہے۔ ہم حمایت کرتے ہیں۔مکمل تفصیلات حسب ضرورتڈیجیٹل لچکدار پروڈکشن موڈ پر انحصار کرنا۔ اپنے لیے تیز ترسیل، سخت کوالٹی کنٹرول، اور مکمل معائنہ دستاویزات کو یقینی بنائیںبلک آرڈرز. ہم بطور ایک کام کرتے ہیں۔فیکٹری براہ راست سپلائربہترین کی ضمانت دینے کے لیےB2B کوٹیشن.
اکثر پوچھے گئے سوالات
دائیں زاویہ والی مربع ٹیوب کو معیاری مربع ٹیوب سے کیا فرق ہے؟
دائیں زاویہ والی مربع ٹیوب میں ≤0.5mm کا اندرونی زاویہ رداس (R) ہوتا ہے، اور اعلی درستگی والے ماڈلز کے لیے نیچے ≤0.3mm تک ہوتا ہے۔ یہ روایتی مربع ٹیوبوں کے مقابلے میں نمایاں طور پر تیز ہے، جن میں عام طور پر R≥1.0mm کا گول کونے کا رداس ہوتا ہے۔ یہ تیز گوشہ سیملیس، گیپ فری سپلائینگ (گیپس ≤0.1 ملی میٹر) کی اجازت دیتا ہے، جو اسے اعلیٰ صحت سے متعلق آرکیٹیکچرل اور مشینری ایپلی کیشنز کے لیے مثالی بناتا ہے۔
2. بلک آرڈرز کے لیے کون سے مواد اور سٹیل کے درجات دستیاب ہیں؟
ہم کاربن اسٹیل سیریز (Q235B، Q345B، Q690 اعلی طاقت)، خصوصی ریفریکٹری اسٹیل (Q345FR)، سٹینلیس اسٹیل (304/316)، اور ایلومینیم مرکب (6061) فراہم کرتے ہیں۔ بھاری بوجھ والے منظرناموں کے لیے Q690 کی انتہائی سفارش کی جاتی ہے جس میں وزن میں کمی کی ضرورت ہوتی ہے، جبکہ 304/316 سٹینلیس سٹیل سنکنرن ماحول کے لیے مثالی ہے۔
3. لیزر آرک ہائبرڈ ویلڈنگ مصنوعات کو کیسے فائدہ پہنچاتی ہے؟
ہماری دائیں زاویہ والی مربع ٹیوبیں جدید لیزر آرک ہائبرڈ ویلڈنگ کا استعمال کرتی ہیں۔ یہ ٹیکنالوجی ویلڈ کی چوڑائی کو تقریباً 2 ملی میٹر تک کم کرتی ہے، ویلڈنگ کی خرابی کو 70٪ تک کم کرتی ہے، اور تھکاوٹ کی زندگی کو 2 ملین سے زیادہ سائیکل تک بڑھا دیتی ہے۔ یہ اعلی ساختی سالمیت کو یقینی بناتا ہے، خاص طور پر برج انجینئرنگ جیسے متحرک بوجھ والے ماحول میں۔
4. کیا آپ اپنی مرضی کے مطابق سطح کے علاج فراہم کر سکتے ہیں؟
جی ہاں ہم ہاٹ ڈِپ گیلوانائزنگ (بہترین اینٹی کورروشن کارکردگی کے لیے)، فلورو کاربن اسپرے (یووی اور موسم کی مزاحمت کے لیے)، اور انوڈائزنگ (خاص طور پر ایلومینیم الائے ماڈلز کے لیے) پیش کرتے ہیں۔ انتخاب آپ کے بیرونی نمائش کے حالات اور جمالیاتی ضروریات پر منحصر ہے۔
5. بڑے پروجیکٹ کے آرڈرز کے لیے لیڈ ٹائم کیا ہے؟
لیڈ ٹائم کل ٹنیج، مواد کے گریڈ، اور مخصوص پروسیسنگ کی ضروریات پر منحصر ہے. معیاری سائز کے لیے، یہ عام طور پر 15 سے 25 دن کے درمیان ہوتا ہے۔ ہم تیزی سے ڈیلیوری اور سخت کوالٹی کنٹرول کو یقینی بنانے کے لیے ایک ڈیجیٹل لچکدار پروڈکشن موڈ کا استعمال کرتے ہیں، بڑے پیمانے پر تعمیراتی منصوبوں کے سخت شیڈول کو پورا کرتے ہیں۔
دائیں زاویہ اسکوائر ٹیوب کے لیے کوٹیشن کی درخواست کریں۔
اپنے مطلوبہ طول و عرض، میٹریل گریڈ (مثال کے طور پر، Q345B، Q690)، دیوار کی موٹائی، اور سطح کے علاج کے ساتھ Shunchen انڈسٹری سے رابطہ کریں۔ ہماری انجینئرنگ ٹیم آپ کے پروجیکٹ کا جائزہ لے گی اور مسابقتی فیکٹری براہ راست کوٹیشن فراہم کرے گی۔
