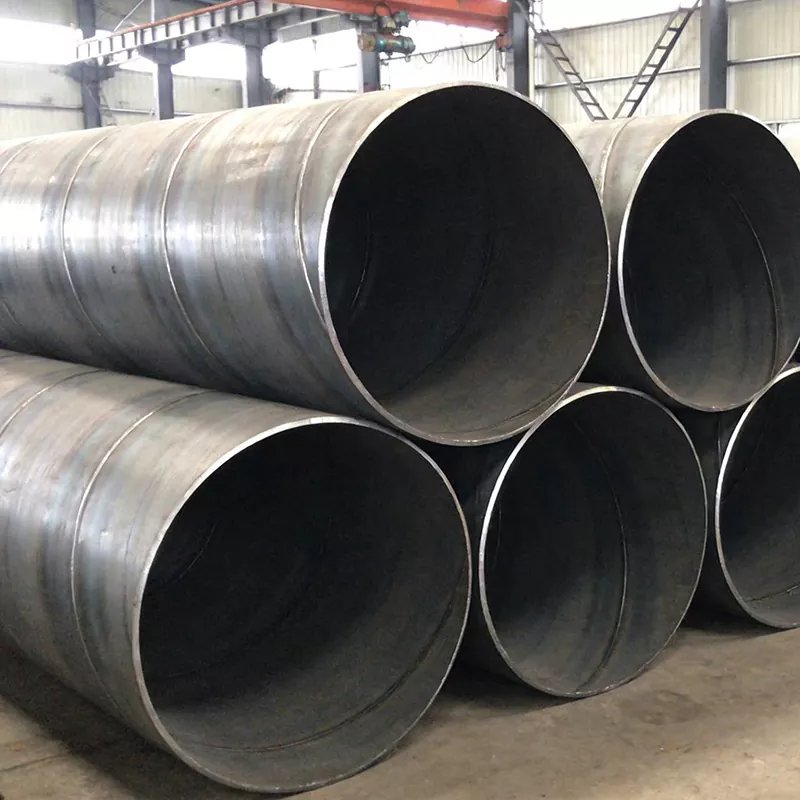

بڑے قطر کا سرپل پائپ

Shunchen کے بڑے قطر کے سرپل پائپوں کو ملکی اور بین الاقوامی معیارات جیسے GB/T9711 اور API 5L کے ساتھ سختی کے ساتھ تیار کیا گیا ہے، جس میں مستحکم اور قابل بھروسہ کارکردگی کو یقینی بنانے کے لیے جامع معیار کے معائنہ اور تکنیکی مدد فراہم کی گئی ہے۔

سالوں کے دوران، Shunchen نے مسلسل مصنوعات کے معیار، لچکدار تفصیلات کی تخصیص، اور ایک موثر لاجسٹکس سسٹم کے ذریعے متعدد انجینئرنگ کلائنٹس کا اعتماد حاصل کیا ہے۔ چاہے آپ بڑے قطر کے سرپل پائپ خرید رہے ہوں، سرپل ویلڈڈ پائپ کی قیمتوں کے بارے میں پوچھ گچھ کریں، یا ایک قابل اعتماد اسٹیل پائپ سپلائر یا انجینئرنگ پائپ مینوفیکچرر تلاش کریں، شونچن مصنوعات کے انتخاب اور اپنی مرضی کے مطابق پیداوار سے لے کر ترسیل تک ایک ون اسٹاپ سروس فراہم کرتا ہے، جس سے آپ کے پروجیکٹس کو موثر، محفوظ طریقے سے اور قابل اعتماد طریقے سے چلانے میں مدد ملتی ہے۔

مصنوعات کی تعریف

بڑے قطر کے اسپائرل پائپ (جسے بڑے بور کے سرپل ویلڈڈ پائپ بھی کہا جاتا ہے) ایک قسم کا سرپل سیون اسٹیل پائپ ہے جو بنیادی خام مال کے طور پر اعلیٰ معیار کی ہاٹ رولڈ اسٹیل شیٹس سے بنا ہے۔ یہ کمرے کے درجہ حرارت پر ٹھنڈے اخراج سے بنتا ہے اور پھر اسے خودکار ڈبل وائر ڈبل رخا ڈوبے ہوئے آرک ویلڈنگ کے عمل کا استعمال کرتے ہوئے ویلڈ کیا جاتا ہے۔ بنیادی تعریف کا معیار ≥ 711mm کا بیرونی قطر ہے (DN700 اور اس سے اوپر کے برائے نام قطر کے مطابق)۔ اسے انجینئرنگ کی ضروریات کے مطابق 3620 ملی میٹر تک کے بیرونی قطر یا اس سے بھی بڑے تصریحات میں اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ یہ اسٹیل کی ایک جامع قسم کی مصنوعات ہے جو بوجھ برداشت کرنے اور پہنچانے کی صلاحیتوں کو یکجا کرتی ہے۔ اس کا بنیادی کام سیالوں کی بڑی مقدار (جیسے پانی، تیل، گیس، سیوریج وغیرہ) کی طویل فاصلے تک، اعلیٰ استحکام کی نقل و حمل کو حاصل کرنا ہے، اور یہ بڑے پیمانے پر منصوبوں کے لیے ساختی معاون جزو کے طور پر بھی کام کر سکتا ہے، کام کے پیچیدہ حالات اور سخت ماحول کے مطابق۔ اس کے منفرد سرپل ڈھانچے کے ڈیزائن کے ساتھ، یہ بڑے بور پائپ کے مواد کی موثر پیداوار اور مستحکم استعمال میں صنعت کے خلا کو پُر کرتا ہے، اور مختلف انفراسٹرکچر اور صنعتی منظرناموں میں وسیع پیمانے پر استعمال ہوتا ہے۔

سادہ الفاظ میں، بڑے قطر کا سرپل پائپ "بڑے پیمانے پر منصوبوں میں نقل و حمل کے لیے بڑی شریان + ساختی سپورٹ فریم ورک" ہے - یہ مختلف ذرائع ابلاغ کو مؤثر طریقے سے نقل و حمل کر سکتا ہے، بڑے بہاؤ کی نقل و حمل کی مانگ کو پورا کر سکتا ہے، اور زیادہ دباؤ، بھاری بوجھ، اور پیچیدہ ارضیاتی اثرات کو برداشت کر سکتا ہے۔ یہ مختلف پیچیدہ تعمیراتی ماحول جیسے پہاڑوں، ساحلوں اور صحراؤں کے لیے موزوں ہے۔ یہ توانائی، پانی کے تحفظ، میونسپلٹی، اور انفراسٹرکچر کو جوڑنے والا بنیادی بنیادی پائپ مواد ہے۔

بنیادی فروخت پوائنٹس

بڑے قطر کے سرپل ٹیوب کے بقایا بنیادی فوائد ہیں، بشمول حفاظت، لچک، معیشت، سہولت، اور تعمیل: اس کے ویلڈ سیون سرپل لائن کے ساتھ یکساں طور پر تقسیم ہوتے ہیں، اور تناؤ یکساں طور پر منتشر ہوتا ہے۔ یہ اعلی معیار کے اسٹیل سبسٹریٹس جیسے Q235B اور X80 کے ساتھ ساتھ 3PE اور FBE جیسے اینٹی سنکنرن علاج کے ساتھ جوڑا ہے۔ یہ دباؤ اور تعمیر کو برداشت کرنے کی صلاحیت رکھتا ہے، اعلیٰ حفاظت کا حامل ہے، اور 30 ​​سال سے زائد عرصے تک چل سکتا ہے۔ یہ سخت کام کرنے والے حالات جیسے ہائی پریشر، بھاری بوجھ، اور مضبوط سنکنرن کے لیے موزوں ہے۔ وضاحتیں وسیع ہیں، بیرونی قطر میں 711mm سے 3620mm، دیوار کی موٹائی 6mm سے 60mm، اور سنگل پائپ کی لمبائی 6m سے 18m تک، جسے لچکدار طریقے سے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ اسے انجینئرنگ میڈیا، پریشر گریڈز، اور تعمیراتی ماحول کی بنیاد پر انتہائی مضبوط موافقت کے ساتھ مخصوص مواد اور عمل کے مطابق بنایا جا سکتا ہے۔ یہ اعلی پیداوار کی کارکردگی کو حاصل کرتے ہوئے، رولنگ اور خودکار ڈوبی ہوئی آرک ویلڈنگ ٹیکنالوجی کے ذریعے مسلسل پیداوار کو اپناتا ہے۔ ایک ہی قطر کے سیملیس سٹیل کے پائپوں کے مقابلے میں، قیمت میں 20%-30% کی کمی ہوئی ہے، اور تنصیب آسان ہے، جس سے پروجیکٹ کی کل لاگت میں نمایاں کمی واقع ہوتی ہے۔ پائپ کے مواد میں بہترین سختی ہے، جس سے پہاڑوں اور ساحلوں جیسے پیچیدہ خطوں میں سرد موڑنے کی اجازت ملتی ہے۔ معیاری ویلڈنگ انٹرفیس میں سگ ماہی کی اچھی کارکردگی، اعلی تعمیراتی کارکردگی اور کم دشواری ہوتی ہے۔ پیداوار کا پورا عمل قومی اور بین الاقوامی معیارات جیسا کہ GB/T9711 اور API 5L کے مطابق ہے۔ خام مال سے لے کر تیار مصنوعات تک، مکمل پراسیس کنٹرول لاگو کیا جاتا ہے، متعدد ٹیسٹ معیار کی تعمیل کو یقینی بناتے ہیں، اور مکمل قابلیت کے سرٹیفکیٹ اور ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں، جو مختلف اہم منصوبوں کی ضروریات کو پوری طرح سے پورا کرتی ہیں۔

تکنیکی وضاحتیں

کور GB/T9711-2017 کے معیارات کی پیروی کرتا ہے "پیٹرولیم اور قدرتی گیس کی صنعت کے لئے پائپ لائن ٹرانسپورٹیشن اسٹیل پائپز"، GB/T 3091-2015 "کم پریشر فلوئڈ ٹرانسمیشن کے لیے ویلڈڈ اسٹیل پائپز"، API 5L، SY/T کے لیے مخصوص مخصوص خصوصیتیں، وغیرہ مخصوص ہیں۔ ضرورت کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے:

1. بنیادی سائز کی وضاحتیں

2. مواد کی تفصیلات

3. پریشر کی درجہ بندی

دباؤ کا حساب کتاب GB50251 معیار کی پیروی کرتا ہے اور بارلو فارمولہ استعمال کرتا ہے: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

ان میں سے:

P —— ڈیزائن کا دباؤ

D —— پائپ کا بیرونی قطر

S —— مواد کی پیداوار کی طاقت

E —— ویلڈنگ کا گتانک (سرپل ویلڈڈ پائپ کے لیے، یہ 0.9 ہے)

درخواست کے میدان اور کیسز

بڑے قطر کی سرپل ٹیوبیں، ان کے استحکام، لچکدار تصریحات، اور اعلیٰ لاگت کی تاثیر کے ساتھ، توانائی کی ترسیل، پانی کے تحفظ کے منصوبے، میونسپل تعمیر، بنیادی ڈھانچے کے منصوبے، اور صنعتی پیداوار سمیت پانچ بنیادی شعبوں میں وسیع پیمانے پر لاگو ہوتی ہیں۔ وہ مختلف کلیدی منصوبوں اور پیچیدہ منظرناموں کے لیے موزوں ہیں۔ ذیل میں فیلڈز اور حقیقی کیسز کا تفصیلی تعارف ہے، اس کے ساتھ منظر نامے کی وضاحت بھی ہے:

بنیادی ایپلیکیشن فیلڈز

1. انرجی ٹرانسمیشن فیلڈ (بنیادی درخواست کا منظرنامہ)

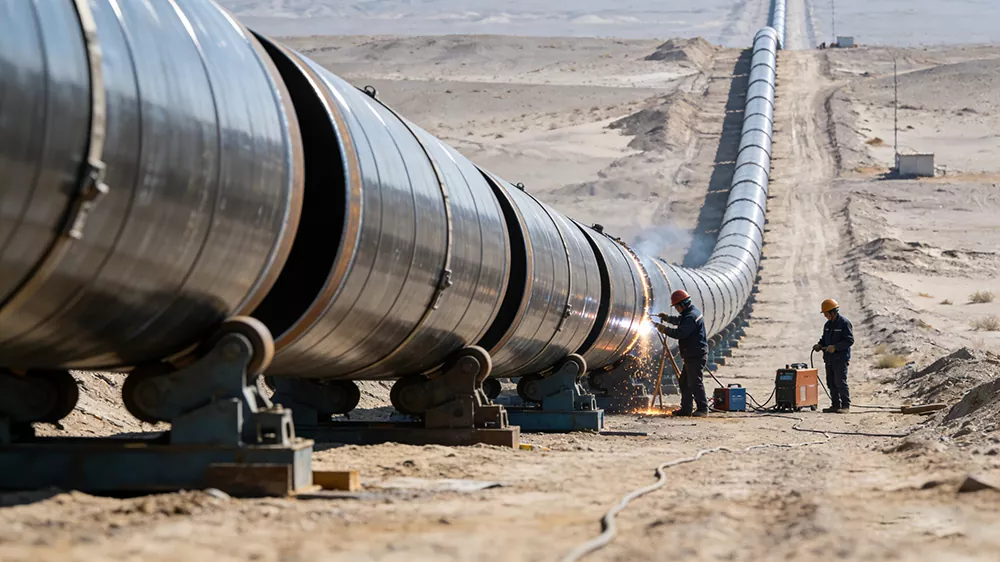

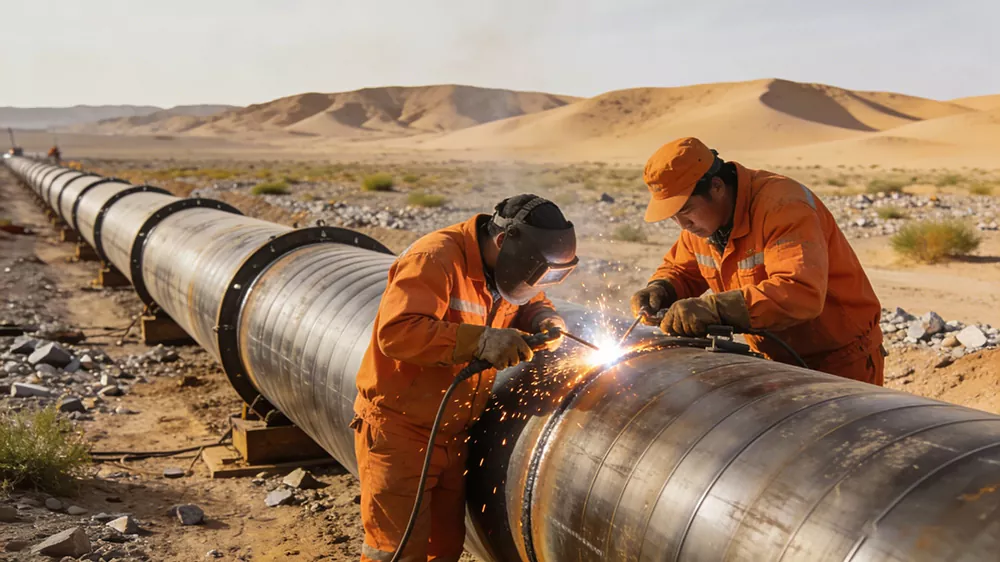

ہم آہنگ میڈیا: خام تیل، قدرتی گیس، ریفائنڈ تیل، کول بیڈ میتھین، بھاپ، وغیرہ۔ بنیادی ضرورت ہائی پریشر، لمبی دوری، اور رساو سے پاک نقل و حمل ہے۔ یہ پیچیدہ خطوں جیسے صحراؤں، سطح مرتفع اور پہاڑوں کے لیے موزوں ہے۔ یہ انتہائی درجہ حرارت کے فرق اور ارضیاتی آبادکاری کے اثرات کو برداشت کر سکتا ہے۔ یہ توانائی کی ترسیل کی "مرکزی شریان" ہے اور طویل فاصلے کی پائپ لائنوں کی تعمیر میں وسیع پیمانے پر استعمال ہوتی ہے۔ یہ مؤثر طریقے سے نقل و حمل کی کارکردگی کو بہتر بنا سکتا ہے، توانائی کے نقصان کو کم کر سکتا ہے، منصوبے کی مجموعی لاگت کو کم کر سکتا ہے، سروس کی زندگی کو بڑھا سکتا ہے، اور دیکھ بھال کی سرمایہ کاری کو کم کر سکتا ہے۔ منظر کی تفصیل: صحرائے گوبی میں طویل فاصلے کی قدرتی گیس پائپ لائن کی تعمیر کی جگہ پر، بڑے قطر کے سرپل پائپوں کی قطاریں صاف ستھرا بچھائی گئی ہیں، اور کارکن ویلڈنگ اور کنکشن کے کام کر رہے ہیں۔ آئل فیلڈ سے تیل کے لیے پائپ لائن بچھانے والی جگہ پر، پائپ مٹیریل کی سطح اعلیٰ درجے کی اینٹی سنکنرن ٹیکنالوجی کو اپناتی ہے، جو آئل فیلڈ کے پیچیدہ سنکنرن ماحول کے لیے موزوں ہے، اس بات کو یقینی بناتی ہے کہ تیل کو رساو کے بغیر منتقل کیا جائے۔

2. پانی کے تحفظ کی انجینئرنگ کا شعبہ

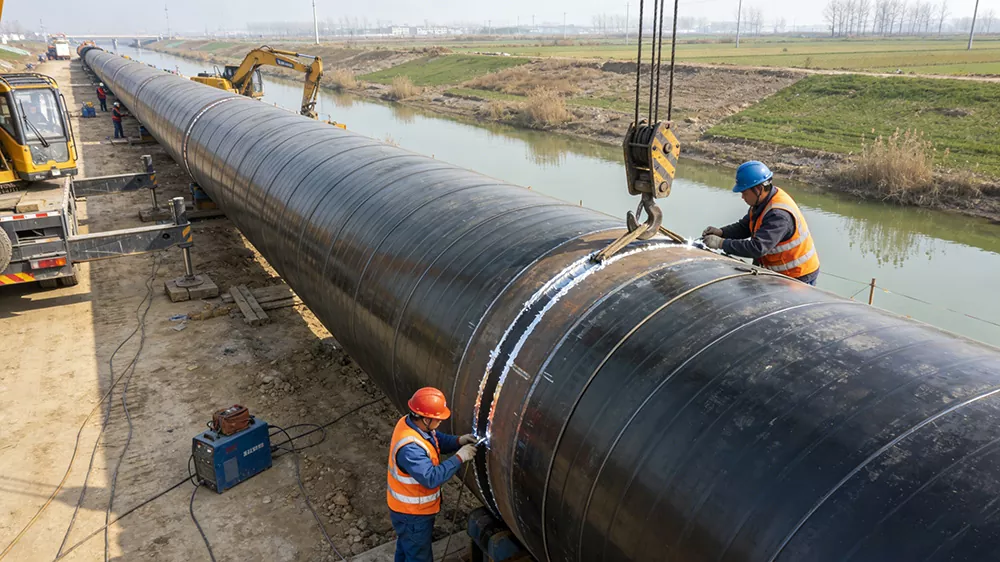

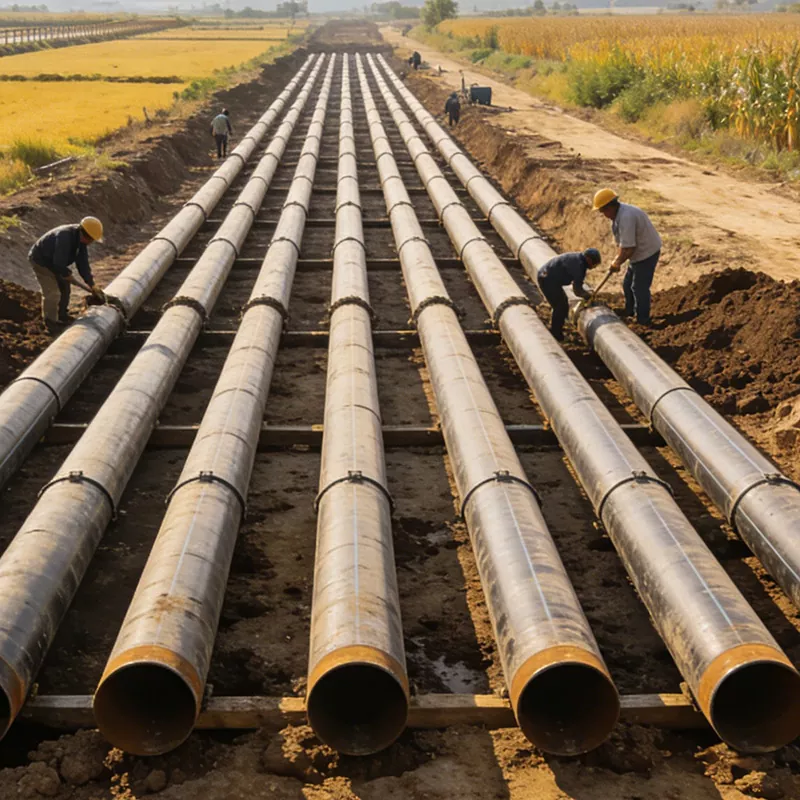

قابل اطلاق منظرنامے: بڑے پیمانے پر پانی کا رخ موڑنے کے منصوبے، پانی کی منتقلی کے منصوبے، سیلاب پر قابو پانے اور نکاسی آب کے منصوبے، کھیت کی آبپاشی کے لیے اہم پائپ لائنیں، پینے کے پانی کے لیے پانی کی فراہمی کے منصوبے، جزیرے میں پانی کی فراہمی کے منصوبے، وغیرہ۔ بنیادی تقاضے زیادہ بہاؤ کی صلاحیت، سنکنرن مزاحمت، اور پانی کے دباؤ کے خلاف مزاحمت ہیں۔ انہیں پیچیدہ ماحول میں ڈھال لیا جا سکتا ہے جیسے کہ دریا کے کنارے، نمک سے متاثرہ زمین وغیرہ۔ وہ پانی کے کٹاؤ اور ارضیاتی کمی کو مؤثر طریقے سے روک سکتے ہیں، پانی کے وسائل کی مستحکم ترسیل کو یقینی بناتے ہیں اور پانی کے تحفظ کے منصوبوں کے محفوظ آپریشن کی ضمانت دیتے ہیں۔ وہ پانی کے تحفظ کے اہم قومی منصوبوں میں اہم معاون کردار ادا کرتے ہیں۔ منظر کی تفصیل: Jinghai Water Diversion Project کی تعمیراتی جگہ پر، بڑے قطر کے سرپل پائپوں کو مین پائپ لائن بچھانے کے لیے استعمال کیا جاتا ہے۔ پائپ دریاؤں یا کھیت کی زمینوں سے گزرتے ہیں، اور کارکنان انٹرفیس سیلنگ ٹریٹمنٹ انجام دیتے ہیں۔ جزیرے کے پانی کی فراہمی کے منصوبے کی جگہ پر، 3PE اینٹی کورروشن ٹیکنالوجی کے ساتھ بڑے قطر کے سرپل پائپس کا استعمال سمندری پانی کے کٹاؤ کو روکنے اور جزیرے اور سرزمین کے درمیان آبی وسائل کے باہمی ربط کو حاصل کرنے کے لیے کیا جاتا ہے۔

عام کیس

کیس 1: مغرب سے مشرق گیس کی ترسیل کا ایک برانچ لائن پروجیکٹ (توانائی کی نقل و حمل کے میدان میں)

پروجیکٹ کے تقاضے: ایک لمبی دوری کی ہائی پریشر قدرتی گیس پائپ لائن بچھانے کی ضرورت ہے، جو پیچیدہ خطوں جیسے صحراؤں اور پہاڑوں کے لیے موزوں ہے۔ پائپ میٹریل میں ≥ 6.3 MPa کا پریشر برداشت کرنے والا گریڈ ہونا چاہیے، ارضیاتی کمی اور سنکنرن کے خلاف مزاحم ہونا چاہیے، اور یہ یقینی بنانے کے لیے کہ پائپ لائن طویل عرصے تک رساو کے بغیر چلتی ہے، بیچوں میں تیزی سے سپلائی کرنے کے قابل ہو۔

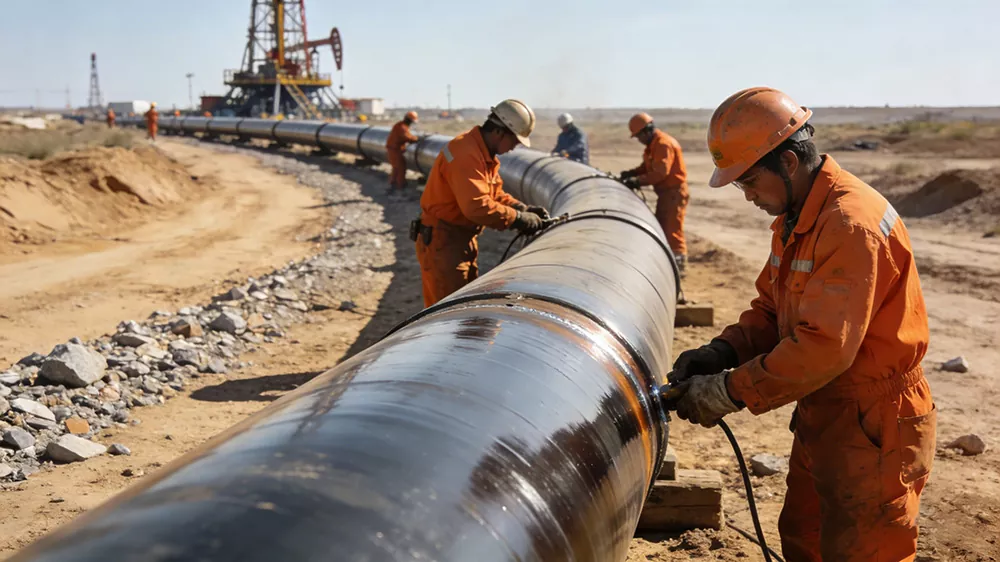

پروڈکٹ کا اطلاق: X80 اسٹیل گریڈ بڑے قطر کے سرپل پائپ کا انتخاب کیا گیا تھا، جس کا بیرونی قطر 1220 ملی میٹر اور دیوار کی موٹائی 22 ملی میٹر تھی۔ 3PE اینٹی سنکنرن عمل + کیتھوڈک تحفظ ٹیکنالوجی کو اپنایا گیا تھا. مجموعی طور پر 8,000 ٹن سے زیادہ سپلائی کی گئی، جس میں 120 کلومیٹر سے زیادہ کی پائپ لائن کی لمبائی کا احاطہ کیا گیا، ہائی پریشر کی نقل و حمل کی ضروریات کو پورا کیا گیا، اور ویلڈز کو الٹراسونک اور ایکس رے کی دوہری غیر تباہ کن جانچ سے گزرنا پڑا، 100% اہلیت کے ساتھ۔ منظر:

کیس 2: Jing-huai واٹر ڈائیورژن پروجیکٹ کا ایک اہم پائپ لائن پروجیکٹ (پانی کے تحفظ کی انجینئرنگ کے شعبے میں)

پراجیکٹ کی ضروریات: بڑے پیمانے پر صاف پانی کی نقل و حمل کے حصول کے لیے ایک بڑے پیمانے پر پانی کے موڑ کی مین پائپ لائن کی ضرورت ہے، جو دریا عبور کرنے اور کھیتوں کے بچھانے کے منظرناموں کے لیے موزوں ہے۔ پائپ کا مواد غیر زہریلا، سنکنرن مزاحم ہونا چاہیے، اس کا قطر بڑا ہو، جس کا قطر برائے نام DN2000 ہو۔ انٹرفیس کی تعداد کو کم کرنے اور تعمیراتی کارکردگی کو بہتر بنانے کے لیے حسب ضرورت 18m معیاری لمبائی والے پائپ مواد کی ضرورت ہے۔

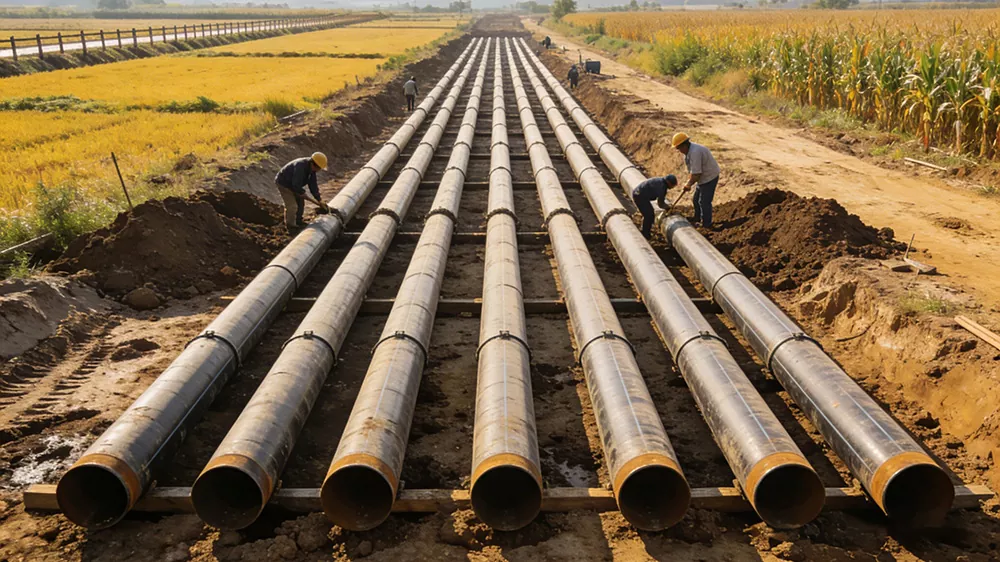

پروڈکٹ کا اطلاق: بڑے قطر کے سرپل پائپوں کے لیے Q345B مواد منتخب کریں، جس کا بیرونی قطر 2020mm اور دیوار کی موٹائی 18mm ہے۔ IPN8710 پینے کے پانی کی درجہ بندی کے خلاف سنکنرن عمل کو یقینی بنانے کے لیے اپنایا جاتا ہے تاکہ پینے کے پانی کی کوئی ثانوی آلودگی نہ ہو۔ دریاؤں کے پار اور کھیت کی زمینوں میں مین پائپ لائن بچھانے کے لیے اپنی مرضی کے مطابق 18m معیاری لمبائی والے پائپ مواد فراہم کیے گئے ہیں، جن کی کل تعداد 5,000 ٹن ہے۔

پیکیجنگ اور شپنگ

1. پیکجنگ کے معیارات (بڑے قطر اور بھاری وزن کی خصوصیات کے لیے موزوں، تحفظ اور سہولت کو مدنظر رکھتے ہوئے)

2. ترسیل کی وضاحتیں (قابلیت، حفاظت اور لاگت کو مدنظر رکھتے ہوئے، اور بڑے قطر کے پائپوں کی نقل و حمل کی خصوصیات کے مطابق)

（1） نقل و حمل کا طریقہ

（2） لوڈنگ کی ضروریات

لوڈ کرنے سے پہلے، پائپ کی پیکیجنگ کی سالمیت اور اینٹی سنکنرن کوٹنگ کی حالت کو چیک کریں. اس بات کی تصدیق کرنے کے بعد کہ کوئی نقصان نہیں ہے، پائپوں کو آسانی سے ٹرانسپورٹ کیرئیر پر اٹھائیں۔ فکسشن کے لیے سٹیل کی تار کی رسیاں اور ربڑ کے پیڈ استعمال کریں۔ سٹیل کی تار کی رسیوں کو مخالف سنکنرن کوٹنگ پر سمیٹنے سے گریز کریں (الگ الگ کرنے کے لیے ربڑ کے پیڈ استعمال کریں)۔ یہ لفٹنگ اور نقل و حمل کے دوران اینٹی سنکنرن کوٹنگ کو پہنچنے والے نقصان کو روکنے اور نچوڑنے کی وجہ سے پائپوں کی خرابی سے بچنے کے لئے ہے۔ پائپوں کو صاف ستھرا رکھیں۔ ایک ہی تفصیلات کے گروپ پائپ ایک ساتھ۔ انہیں لمبائی اور موٹائی کے مطابق ترتیب دیں، اور مخلوط لوڈنگ کی وجہ سے ہونے والے تصادم کے نقصان سے بچنے کے لیے انہیں الگ سے رکھیں۔ اس بات کو یقینی بنائیں کہ پائپوں میں غیر ملکی اشیاء کو داخل ہونے سے روکنے کے لیے اختتامی پلگ محفوظ طریقے سے بند ہیں۔

（3） سپلائی سائیکل اور ترسیل

（4） نقل و حمل کی یقین دہانی اور بعد از فروخت سروس

نقل و حمل کے عمل کے دوران، ریئل ٹائم ٹریکنگ کی جاتی ہے، اور نقل و حمل کی جگہ اور پائپوں کی حالت حقیقی وقت میں فراہم کی جاتی ہے تاکہ نقل و حمل میں تاخیر یا پائپ کو پہنچنے والے نقصان سے بچا جا سکے۔ نقل و حمل کے دوران پیکیجنگ کو پہنچنے والے نقصان، پائپ خروںچ، خرابی وغیرہ کی صورت میں، ہم فوری طور پر دوبارہ ڈیلیوری یا سائٹ پر مرمت کا بندوبست کریں گے تاکہ یہ یقینی بنایا جا سکے کہ اس سے صارفین کی تعمیراتی پیشرفت متاثر نہ ہو۔ طویل فاصلے اور سڑک کے پیچیدہ حالات کی نقل و حمل کے لیے، گاہک کے حقوق اور مفادات کا جامع تحفظ کرنے کے لیے کافی کارگو ٹرانسپورٹ انشورنس خریدا جائے گا۔

ہینڈ اوور اور فروخت کے بعد: ہینڈ اوور مکمل ہونے کے بعد، پائپ سٹوریج کی پیشہ ورانہ تجاویز فراہم کی جائیں گی (جیسے کھلی ہوا میں دھوپ اور بارش کی طویل مدتی نمائش سے گریز کرنا، اینٹی سنکنرن پائپوں کو تیز چیزوں سے خروںچ سے بچنا، زمین کے ساتھ زنگ کے رابطے کو روکنے کے لیے سٹوریج کے لیے نیچے کو بڑھانا وغیرہ)، اور اگر کوئی سوالات ہیں تو بعد میں انسٹالیشن یا کنیکٹنگ سے متعلق سوالات پوچھے جائیں گے۔ جواب

شونچن کو منتخب کرنے کے فوائد

اس میں مضبوط دباؤ کی مزاحمت ہے، سرپل ویلڈ سیون میں یکساں تناؤ کی تقسیم کے ساتھ، اخترتی اور تصفیہ کے لیے بہترین مزاحمت ہے۔ یہ ہائی پریشر لمبی دوری کی نقل و حمل اور پیچیدہ زیر زمین ماحول کے لیے موزوں ہے۔ وضاحتیں مکمل ہیں، اور پائپ قطر اور دیوار کی موٹائی کو بڑے قطر کے منصوبوں کی ضروریات کو پورا کرنے کے لیے ضرورت کے مطابق بنایا جا سکتا ہے۔ ویلڈنگ کا معیار مستحکم ہے، دو طرفہ ڈوبی آرک ویلڈنگ کا استعمال کرتے ہوئے، گھنے ویلڈز اور اچھی سگ ماہی کارکردگی کے ساتھ۔ معیار کو یقینی بنانے کے لیے غیر تباہ کن جانچ کے ذریعے پورے عمل کی ضمانت دی جاتی ہے۔ پیداواری کارکردگی زیادہ ہے، مواد ٹھوس ہے، اور سیملیس پائپوں اور ایک ہی قطر کے سیدھے سیون پائپوں کے مقابلے اس میں لاگت اور کارکردگی کا تناسب زیادہ ہے۔ اسے مختلف سنکنرن علاج کے ساتھ جوڑا جا سکتا ہے جیسے کہ 3PE اور epoxy، جو تیل اور گیس، میونسپل اور کیمیائی صنعتوں جیسے منظرناموں کے لیے موزوں ہے، طویل سروس کی زندگی کے ساتھ۔ سروس سسٹم مکمل ہے، اسکیم ڈیزائن، پیداوار کی تخصیص سے لے کر لاجسٹک ڈسٹری بیوشن تک، سائٹ پر تکنیکی مدد تک، یہ پورے عمل کی پیروی کرتا ہے، اور فروخت کے بعد کا ردعمل بروقت ہوتا ہے، جو پروجیکٹ کے مستحکم آپریشن کے لیے قابل اعتماد ضمانتیں فراہم کرتا ہے۔

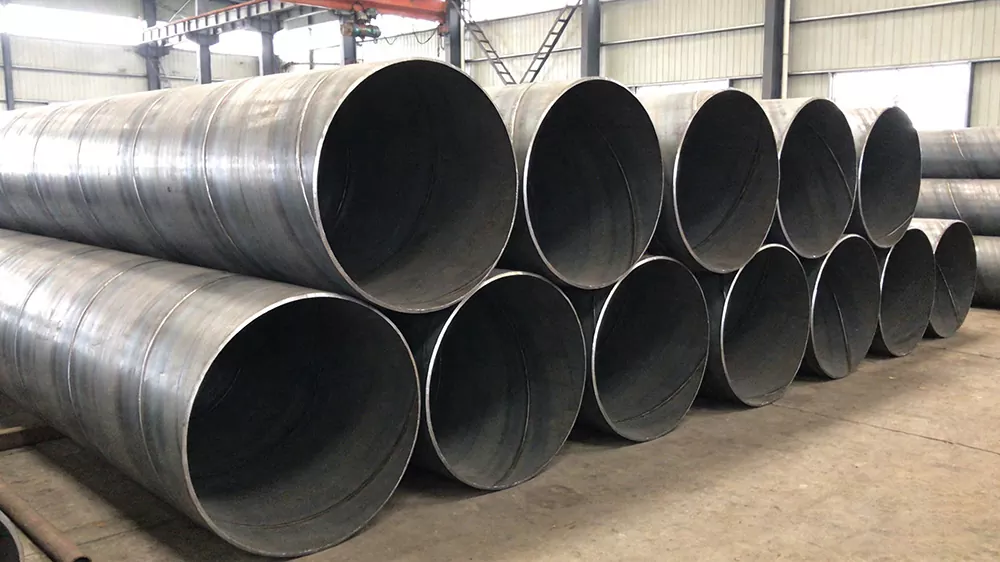

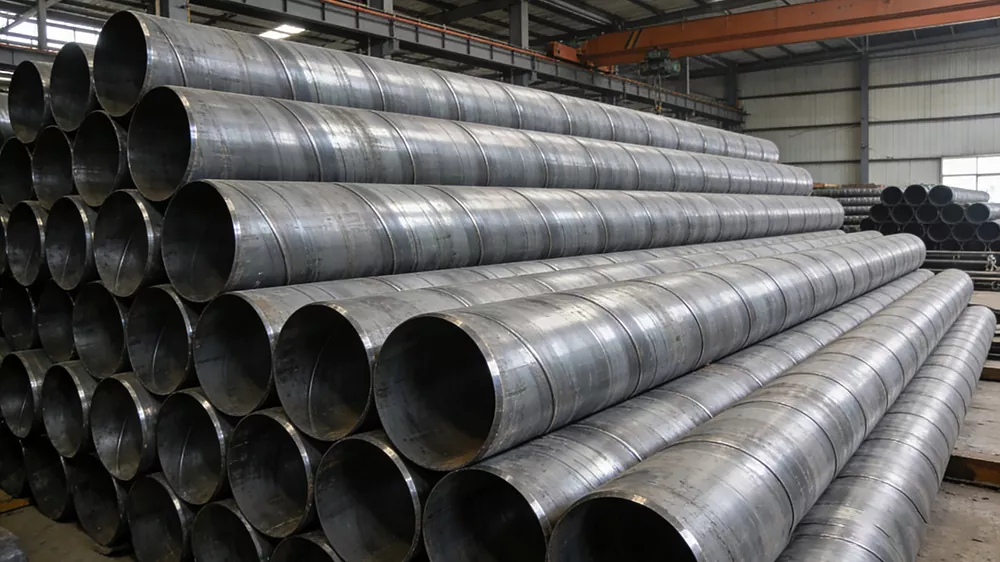

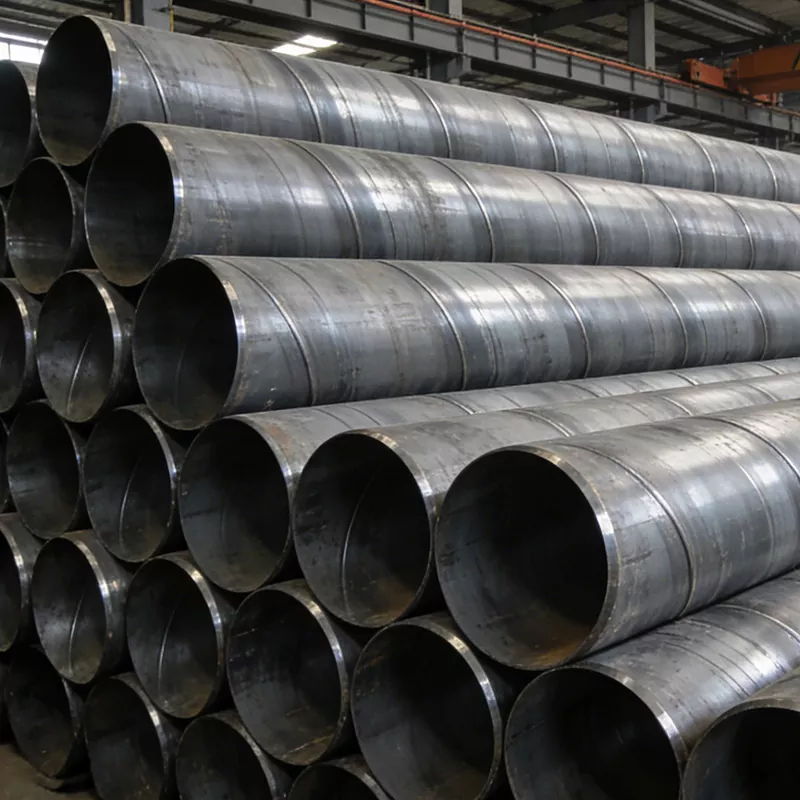

مصنوعات کی مثال:
